UML建模工具Visual Paradigm(VP-UML)安装图文教程

Visual Paradigm 是一块UML建模工具，工具为以下人员设计，包括软件工程师、系统分析师、 业务分析员、系统架构师等，工具主要是为OO系统提供可靠的建模和分析工具。VP支持最新 的Java标准和UML图。此外VP可以和其他工具整合，包括Eclipse/IBM WebSphere 等。本文主要讲解如何安装，接下来会涉及UML建模、企业架构、业务建模等方面，欢迎交流。

VP-UML安装

1、下载并运行VP-UML安装程序。
2、点击Next，跳转到License Agreement页面。
3、阅读完授权协议后，选择I accept the agreement选项，然后点击Next。
4、指定VP-UML的安装目录，然后点击Next，进入下一步。
5、指定用于储存快捷方式的开始菜单文件名称。如果你想要本机上所有的用户账户都能使用快捷方式，请选择Create shortcuts for all users，然后点击Next。
6、在File Association页面上，选中Visual Paradigm Project (*.vpp)和Visual Paradigm License File (*.zvpl)，以便打开项目文件和许可证密钥文件。
7、一旦文件复制完成后，您可以选择立即启动VP-UML，也可以不启动VP-UML。选择Don't Start，然后点击Finish，安装完成后不启动VP-UML。

启动VP-UML

通过“开始”菜单中的快捷方式启动VP-UML。如果你在安装过程中没有在“开始”菜单中创建快捷方式，你可以找到 VP-UML的安装文件夹，允许安装文件夹中的Visual Paradigm for UML.exe 来启动VP-UML。

选择workspace

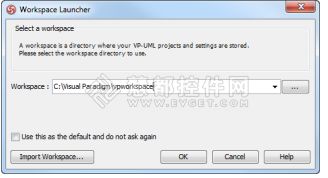

当您启动VP-UML时，你需要指定workspace文件夹。workspace文件夹主要放置应用程序的一些外观设置。

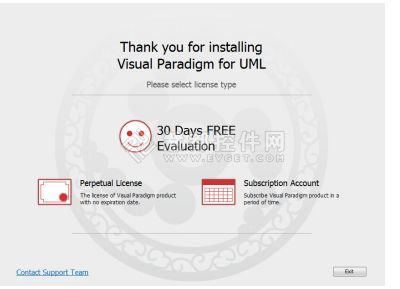

选择授权类型

首次启动VP-UML时，你将被要求选择一种方式来解锁 VP-UML。根据你的授权类型，你可以按照以下步骤进行：

正式版客户
正式客户会受到带有激活码的电子邮件或通知。此外，也可以在客户账户的许可证密钥中找到激活码。先复制激活码，然后点击Perpetual License，粘贴复制的激活码，并单击Activate c。

试用版客户

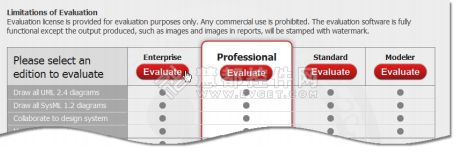

如果你下载的是 VP-UML试用版，请点击30 Days FREE Evaluation。然后选择试用版的版本，因为VP-UML因版本不同而功能上有所差异。点击Evaluate 按钮确认选择的版本。

环境

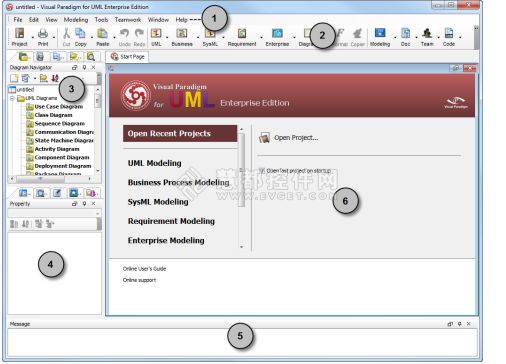

1、Menu bar：位于窗口顶部的下拉菜单字符串，允许您选择和执行VP-UML中的各种操
作。

2、Toolbar： 位于菜单栏下方，它是主菜单的一个扩展。打开按钮可以执行各种各样的功能
。

3、Diagram Navigator：列出所支持的图表类型和现有图表的位置。允许你根据类型创建或访问现有图表。

4、Properties Pane：显示模型元素/形状的属性

5、Message Pane：显示所有的信息或者错误

6、Diagram Pane：显示所有的图表

保存和打开项目

选择File > Save Project或者File > Save Project as…保存你的操作。当你首次保存项目时，你需要指定文件的位置。你可以将新项目保存在当前工作区或者你所选择的目录。

从主菜单中选择File > Open Project…选项，打开现有项目。
